工業RFID技術破解地鐵安全追蹤難題

2011年上海地鐵10號線追尾事故造成260人受傷，暴露出軌道交通安全監測的迫切需求。申通地鐵聯合科研機構，通過部署工業RFID識別系統實現列車實時追蹤預警，采用國產工業RFID替代方案構建安全防護網，其中RFID天線定制與工業載碼體的創新應用成為關鍵突破點。

工業RFID識別系統架構解析

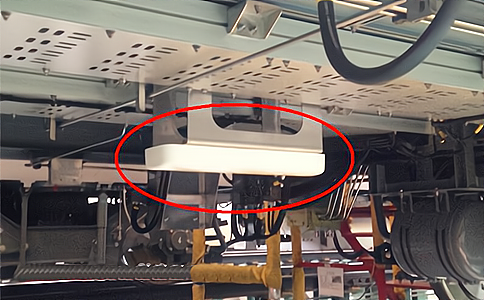

列車輔助追蹤預警系統（ATP）包含五大核心模塊：系統主機、顯示終端、測距天線、RFID天線及工業載碼體。該工業RFID識別系統通過實時測量同向列車間距，當車距低于安全閾值時自動觸發預警。RFID天線定制方案實現40米穩定讀取，配合工業載碼體精準識別列車出入庫、上下行等關鍵信息。

國產工業RFID替代方案選型

2012年設備選型階段，系統集成商對國內外超高頻讀寫器進行嚴苛測試。最終選定上海營信基于R2000芯片開發的UR6258型RFID工業讀寫器，該設備通過-40℃~85℃寬溫測試，MTBF超過50000小時。配套采用進口大型工業載碼體，與定制RFID天線組成完整識別鏈，在復雜電磁環境下保持99.7%的讀取成功率。

定制化RFID天線技術突破

針對地鐵隧道特殊環境，研發團隊開發了UA6070型耐高溫RFID天線。該產品采用航空級玻璃鋼外殼，通過A1級耐火認證，工作頻段覆蓋860-960MHz，支持EPCglobal Class 1 Gen 2協議。通過三維電磁仿真優化，天線增益達到7.5dBi，有效解決金屬環境下的信號衰減問題。

系統部署與運行成效

2013年首批3條地鐵線路完成部署，系統實時處理能力達200列/小時。運行數據顯示，工業RFID識別系統將列車間距監測誤差控制在±0.3米內，預警響應時間縮短至0.8秒。目前該國產工業RFID替代方案已推廣至12條線路，累計識別次數超過2.3億次，未發生漏報誤報事件。

核心產品技術參數

UR6258型RFID工業讀寫器采用四通道設計，支持ISO 18000-6C協議，最大發射功率30dBm，讀取距離可達15米（配合定制天線）。集成工業級防護設計，通過IP67認證，適應-25℃~70℃工作溫度，適用于倉儲物流、智能交通等嚴苛環境。

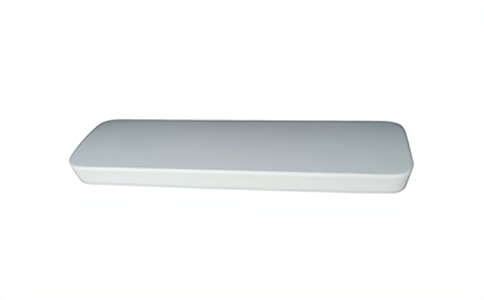

UA6070型RFID天線定制方案采用特殊介質材料，在300℃高溫環境下仍能保持性能穩定。天線尺寸380×240×60mm，重量僅2.3kg，安裝角度可調±15°，已成功應用于地鐵隧道、鋼鐵冶煉等高溫工業場景。
